Як вибрати комплектну трансформаторну підстанцію: критерії, типи, особливості експлуатації

Комплектні трансформаторні підстанції (КТП) відіграють важливу роль у стабільності роботи промислових підприємств і виконують наступні функції:

• Забезпечення електроживленням споживачів з урахуванням їх електричних параметрів.

• Захист від:

1) перевантажень по струму;

2) однофазних і міжфазних коротких замикань в мережі;

3) коротких замикань на землю.

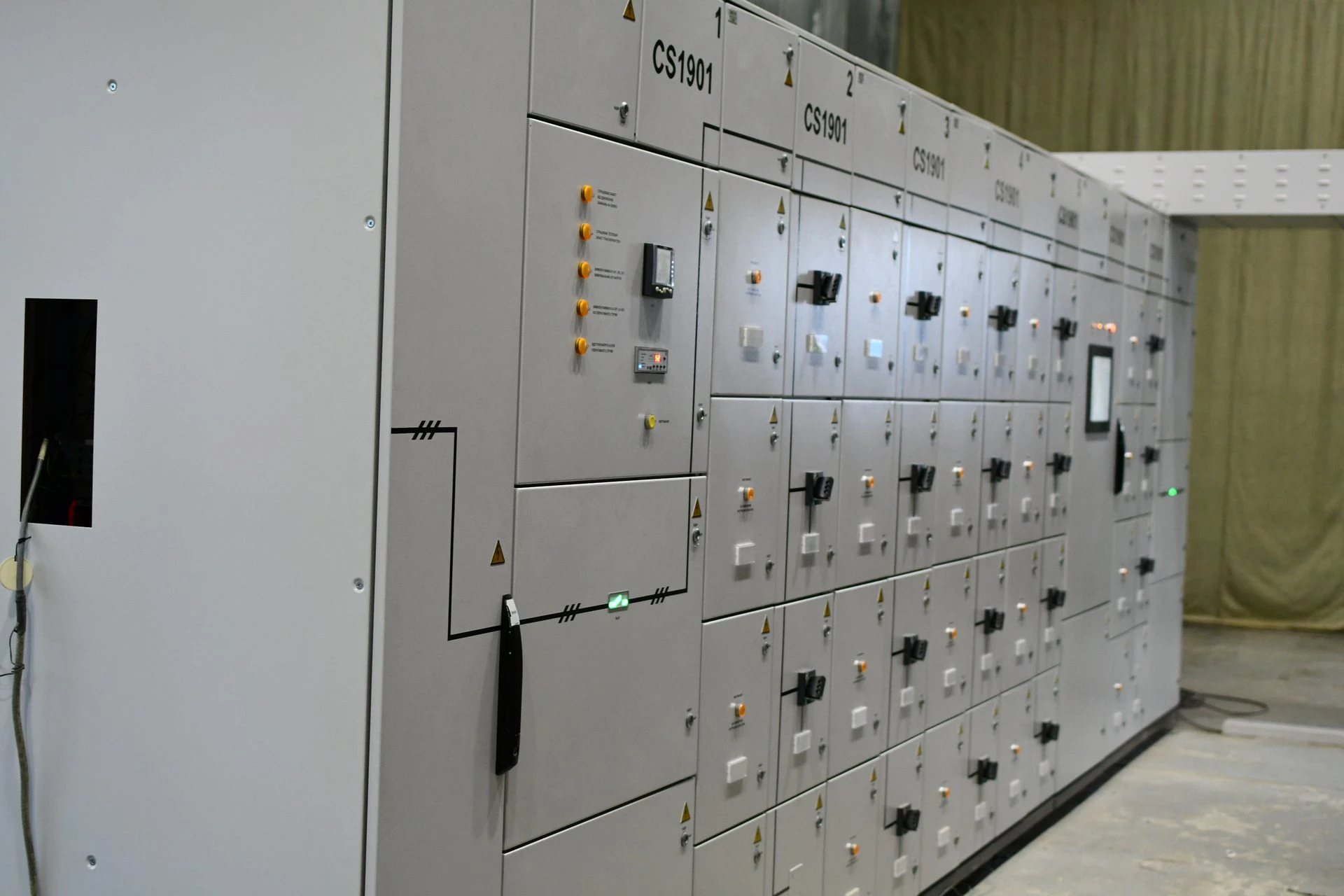

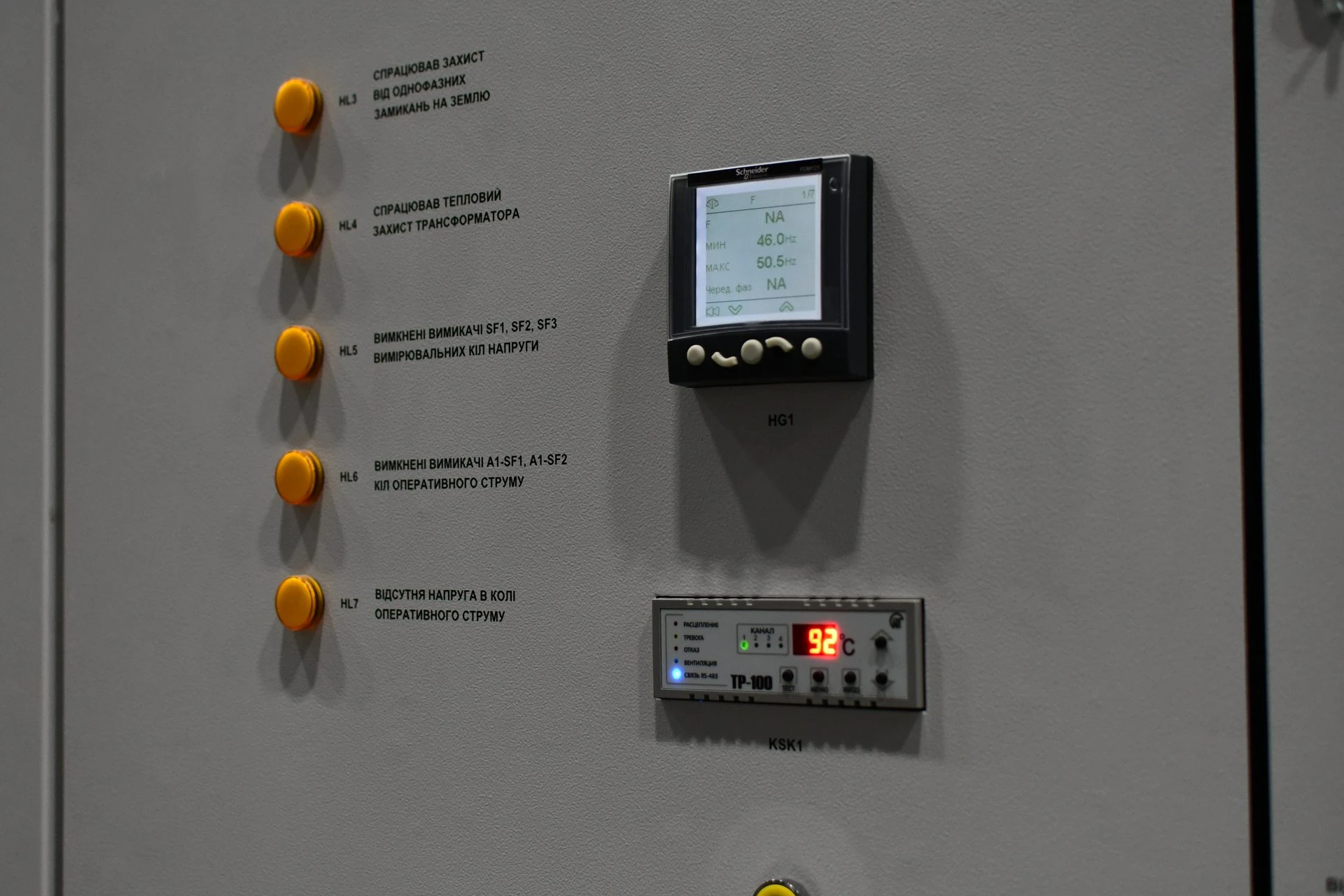

• Формування викличної сигналізації при виникненні несправності.

• Контроль параметрів робочої напруги всіх фаз головного кола і формування викличної сигналізації при відхиленні будь-якої з лінійних напруг.

• Вимірювання і відображення:

1) значення лінійної напруги між фазами збірних шин;

2) струму кожної фази кожного вводу електроживлення;

3) частоти;

4) потужності (активної, реактивної, повної);

5) загальних гармонійних спотворень.

Вибір комплектної трансформаторної підстанції (КТП) вимагає відповідності пристрою потребам вашого підприємства в потужності.

Типи КТП за установкою та потужністю

Для різних типів об'єктів виробники пропонують тупикові, бетонні, прохідні та стовпові підстанції. Підстанції також класифікуються за типом перетворення напруги: підвищувальні та знижувальні.

Основні типи підстанцій за місцем встановлення :

• Зовнішні підстанції: зазвичай будуються на бетонній подушці. Вони краще підходять для великих навантажень, але потребують більшої площі та огорожі для безпеки.

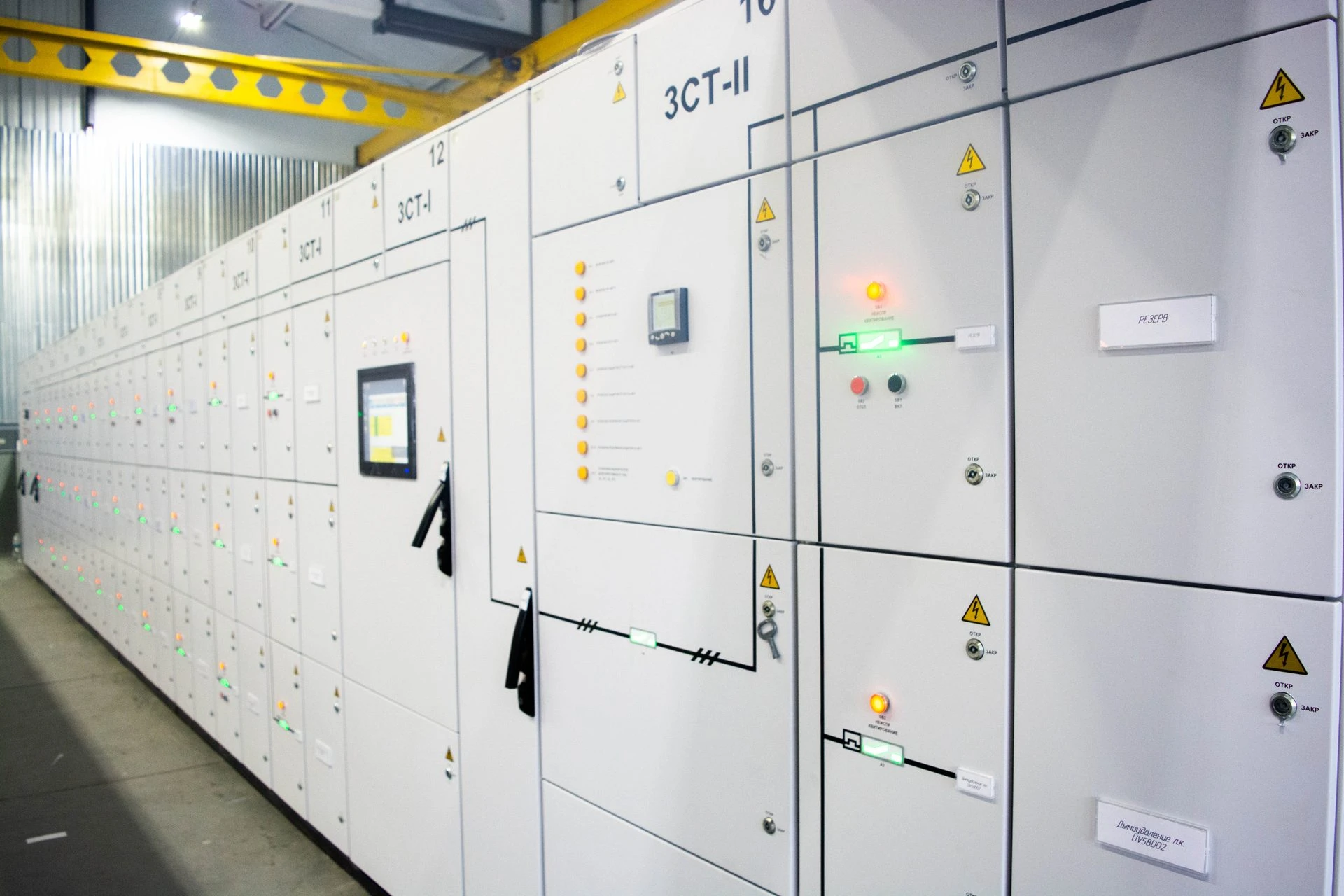

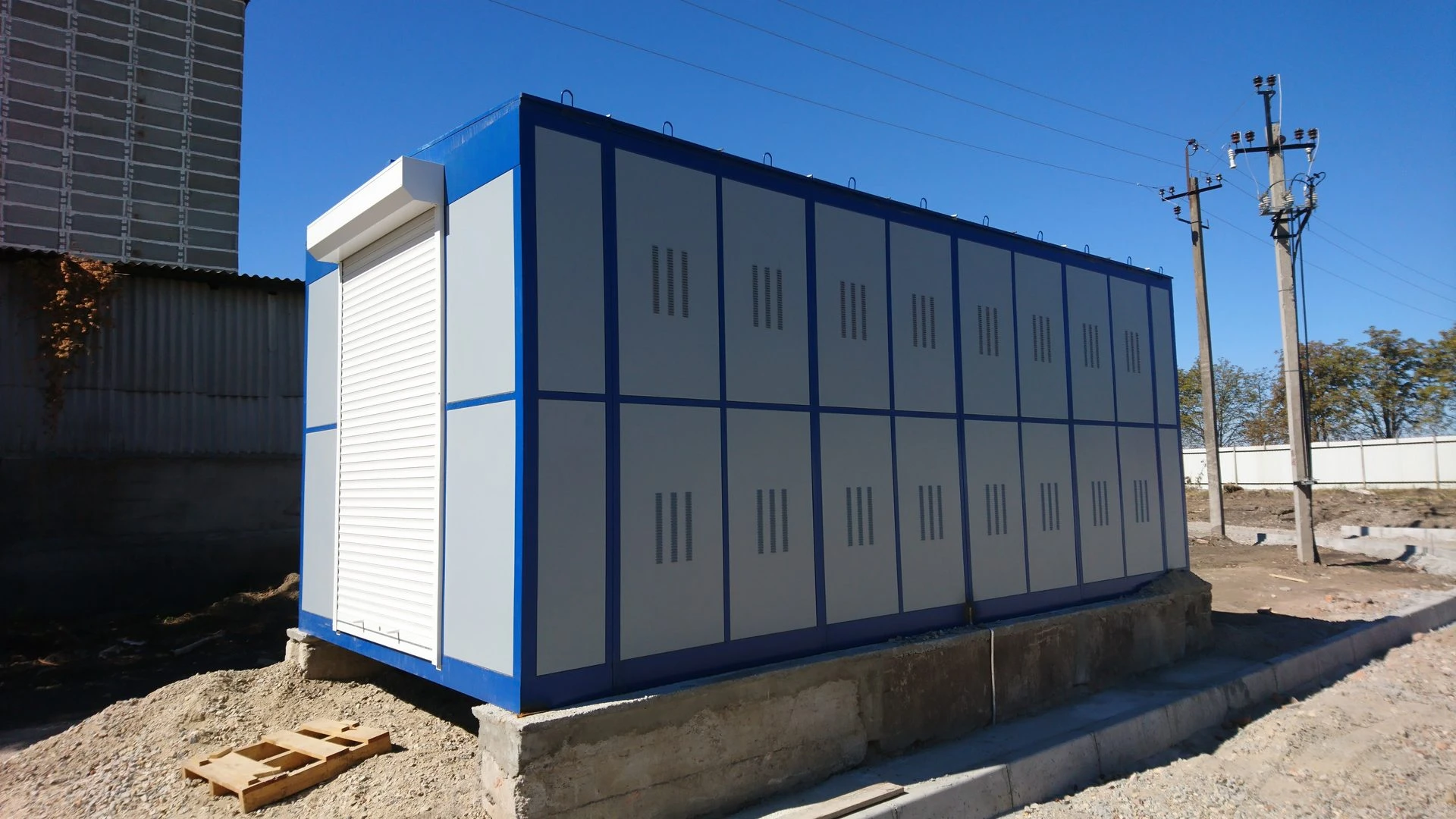

• Внутрішні/компактні підстанції: вбудовані всередині металевих корпусів, кіосків або бетонних огорож. Вони займають менше місця та ідеально підходять для міських або комерційних районів.

За типом охолодження та ізоляції :

• Масляні : використовують спеціалізовану мінеральну олію для охолодження сердечника та забезпечення ізоляції. Вони чудово підходять для зовнішніх, важких потреб, оскільки добре справляються з високою потужністю та екстремальними температурами. Однак вони мають підвищений ризик пожежі.

• Сухого типу : використовують повітря, литу смолу або азот для охолодження замість олії. Вони практично вогнестійкі, екологічно чисті та ідеально підходять для внутрішніх приміщень, лікарень або переповнених громадських будівель.

Спочатку необхідно розрахувати загальне навантаження, вибрати правильну вхідну/вихідну напругу та вирішити між внутрішнім та зовнішнім монтажем. Невідповідна система призводить до втрати потужності, пошкодження обладнання або навіть пожежі.

Критерії вибору: навантаження, клас захисту, кліматичне виконання

Перегляньте критерії, типи та експлуатаційні характеристики, детально описані нижче, щоб правильно прийняти рішення.

Ключові критерії вибору

Потужність: додайте всі ваші потреби в потужності та запас міцності від 15% до 20%, щоб не перевантажити систему. Основна формула для розрахунку повної електричної потужності у трифазній мережі виглядає так:

потужність = напруга (В) x струм (I) x коефіцієнт потужності (PF) x квадратний корінь із трьох.

1. Номінальна напруга : підстанція повинна відповідати вхідній напрузі живлення (наприклад, 10 кВ, 35 кВ) та вихідній напрузі, необхідній вашому обладнанню (наприклад, 400 В для стандартного використання в Україні/Європейській мережі).

2. Умови на місці : оцініть доступний простір, погоду у вашому регіоні та рівень забруднення або запиленості. Кліматичні характеристики визначають, наскільки добре підстанція справляється з морозною або спекотною погодою.

3. Ефективність та втрати : шукайте високоефективні моделі. Трансформатори з низькими втратами з часом заощаджують багато грошей на рахунках за електроенергію.

4. Основні експлуатаційні характеристики системи захисту : підстанція повинна мати вбудовані запобіжники, автоматичні вимикачі та розрядники для захисту від блискавки/перенапруги для блокування небезпечних стрибків напруги.

5. Регулювання напруги : багато підстанцій оснащені перемикачами відгалужень. Вони трохи регулюють вихідну напругу, якщо змінюється вхідна потужність мережі.

6. Інтелектуальний моніторинг : сучасні підстанції використовують системи диспетчерського керування та збору даних (SCADA). Це дозволяє дистанційно перевіряти напругу, струм і температуру, щоб виявляти проблеми на ранній стадії.

Переваги локального виробництва КТП

Локальне виробництво КТП забезпечує швидші терміни постачання, гнучку адаптацію обладнання до вимог замовника та оперативну технічну підтримку. Виробництво в Україні спрощує логістику, знижує залежність від імпортних поставок і валютних ризиків, а також гарантує відповідність національним стандартам та умовам експлуатації. Крім економічних переваг, локалізація виробництва сприяє розвитку вітчизняної промисловості, створенню робочих місць і зміцненню технологічної незалежності країни.

Поетапний гайд для інженерів і керівників проєктів

• Визначте необхідну потужність

• Оберіть тип КТП

• Перевірте відповідність технічним вимогам

• Оцініть можливості автоматизації

• Обирайте надійного виробника

КТП введені в промислову експлуатацію та надійно працюють на об’єктах промисловості і атомної енергетики, на яких діють підвищені вимоги до надійності, безпеки та експлуатаційної придатності. Щоб розпочати оцінку ваших точних потреб, ви можете переглянути технічні характеристики і ознайомитися із асортиментом КТП .
