Що таке диференціальне реле і навіщо воно потрібно

Диференціальне реле (УЗО, ПЗВ) — це пристрій, яке миттєво відключає електроживлення при виявленні витоку струму. Простими словами: якщо де-небудь у проводці або в електроприладі виникає пошкодження ізоляції і струм починає «тікати» не туди куди треба — УЗО це фіксує і за лічені мілісекунди вимикає напругу.

Від чого захищає УЗО

Захист людини від ураження струмом:

• При дотику до пошкодженого корпусу приладу (пральна машина, бойлер, електроплита)
• При випадковому торканні до оголених проводів
• При пошкодженні ізоляції прихованої проводки
• При обриві нульового проводу в старих будинках

Захист майна від пожежі:

• При тривалих витоках струму через пошкоджену ізоляцію (нагрівання, тління)
• При замиканні фази на заземлений корпус
• При підвищеній вологості в проводці (підвали, ванні кімнати)

Як працює диференціальне реле

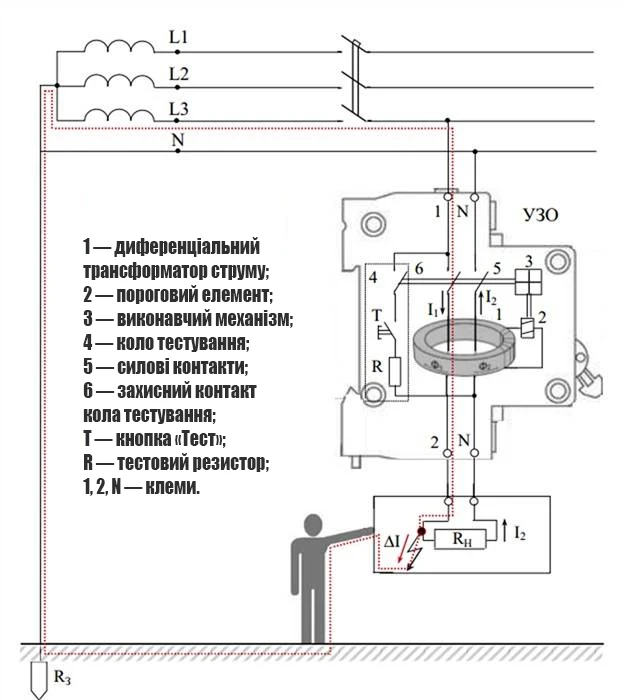

Принцип роботи УЗО простий: всередині є трансформатор, через який проходять два проводи — фаза і нуль. В нормальному стані скільки струму пішло по фазному проводу до навантаження, стільки ж має повернутися назад по нульовому. Якщо ці значення рівні — все добре, УЗО мовчить.

Але як тільки виникає витік (наприклад, ви доторкнулись до корпусу несправної пральної машини), частина струму йде через ваше тіло в землю. Баланс порушується: до навантаження пішло 5 А, а повернулось 4,97 А. Різниця всього 30 мА, але УЗО це бачить і за 0,02-0,03 секунди розмикає контакти.

Критично важливо: Струм 30 мА через тіло людини протягом 0,3 секунди — це біль та судоми, але не смерть. Струм 100 мА протягом 1 секунди — зупинка серця. УЗО відключає напругу настільки швидко, що навіть при прямому контакті людина відчує лише легкий поколювання.

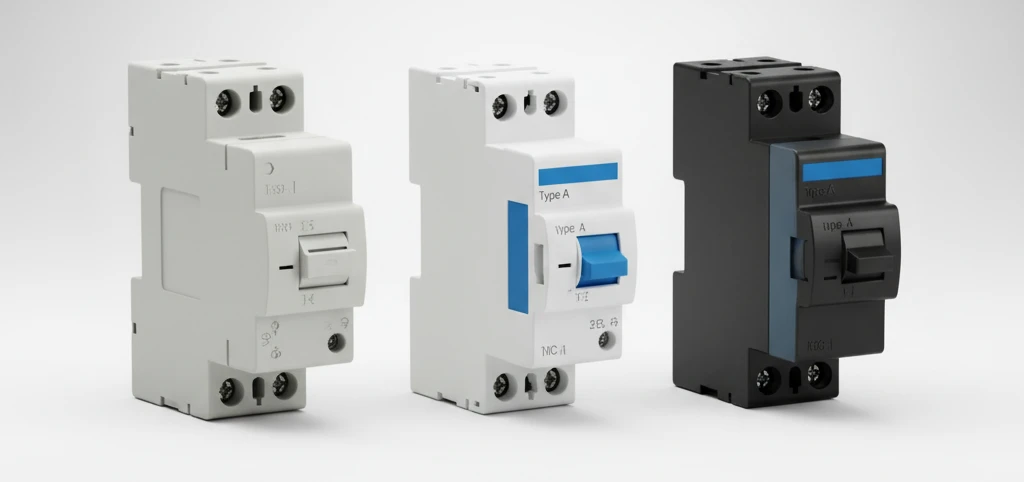

Типи диференціальних реле: електромеханічні vs електронні

Існує два fundamentally різних типи УЗО за конструкцією. Різниця принципова і впливає на безпеку.

Електромеханічне УЗО

Всередині тільки трансформатор і механічне реле. Для роботи не потрібна жодна зовнішня напруга — УЗО спрацьовує виключно від енергії струму витоку. Це означає, що навіть якщо в мережі зникне напруга або відвалиться нуль, але залишиться небезпечна фаза — УЗО все одно спрацює при дотику до неї.

Переваги:

• Працює незалежно від напруги мережі
• Спрацює навіть при обриві нуля
• Надійніше, немає електроніки що може згоріти
• Термін служби 15-20 років

Недоліки:

• Дорожче на 20-30% за електронні
• Трохи більші габарити

Електронне УЗО

Всередині є електронна плата з підсилювачем, якій потрібне живлення від мережі. Якщо напруги немає — УЗО не працює, навіть якщо є небезпечна фаза.

Переваги:

• Дешевше на 20-30%
• Компактніше

Недоліки:

• Не спрацює при обриві нуля (найнебезпечніша ситуація!)
• Електроніка може вийти з ладу від стрибків напруги
• Менший термін служби (5-10 років)

Як відрізнити електромеханічне від електронного

На корпусі кожного УЗО намальована схема. Якщо бачите тільки трансформатор та реле — це електромеханічне. Якщо між ними є прямокутник з літерою "А" (електронна плата) і до нього підходять дроти від фази та нуля — це електронне.

Висновок: Для постійного використання в квартирі чи будинку завжди беріть електромеханічне УЗО. Економія 200-400 грн на електронному не варта ризику.

Типи УЗО за реакцією на струм витоку

УЗО розрізняються за тим, на який тип струму вони реагують. Це важливо, тому що сучасна техніка створює не тільки змінний, а й пульсуючий постійний струм.

Порівняльна таблиця типів

Яке УЗО вибрати для квартири:

• Якщо будинок старий, техніка проста (лампочки, телевізор, холодильник без інвертора) — підійде тип AC
• Якщо є пральна машина, посудомийка, сучасний холодильник, LED-освітлення — обов'язково тип A
• Якщо є сонячні панелі, інверторний кондиціонер, зарядка електромобіля — потрібен тип B

Важливо: В інструкції до пральних та посудомийних машин часто прямо написано "Requires RCD Type A" (потрібне УЗО типу A). Якщо поставити тип AC, воно може не спрацювати при витоку постійного пульсуючого струму.

Номінальний струм витоку: 10, 30, 100 чи 300 мА

Це найважливіший параметр УЗО — при якій величині витоку воно спрацює. Чим менше значення, тим чутливіше захист.

Таблиця застосування за струмом витоку

Чому не можна ставити скрізь 10 мА

Здавалось би — чим чутливіше УЗО, тим краще. Але є нюанс: будь-яка електропроводка має природний струм витоку через ємність ізоляції. Чим довший кабель і чим більше приладів — тим більший цей струм.

Орієнтовні природні витоки:

• 10 метрів кабелю — 0,001 мА
• Холодильник — 0,5-1 мА
• Пральна машина — 1-3 мА
• Комп'ютер з монітором — 1-2 мА
• LED-стрічка 5 метрів — 0,5-1 мА

Якщо в групі розеток підключено кілька споживачів, сумарний природний витік може досягти 8-9 мА. УЗО на 10 мА буде постійно хибно спрацьовувати. Тому для групових ліній використовують 30 мА, а 10 мА — тільки для окремих особливо небезпечних споживачів (розетка біля раковини, бойлер у ванній).

УЗО чи дифавтомат: що вибрати

Часто плутають УЗО і дифференціальний автомат (дифавтомат). Вони схожі зовні, але це різні пристрої.

Ключові відмінності

УЗО (диференціальне реле):

• Захищає тільки від витоків струму
• НЕ захищає від перевантаження та короткого замикання
• Вимагає обов'язкової установки автоматичного вимикача ПЕРЕД собою
• На корпусі написано тільки номінальний струм (наприклад "40A")
• Дешевше дифавтомата на 15-25%

Дифавтомат:

• Захищає від витоків струму + перевантаження + короткого замикання
• Це УЗО і автомат в одному корпусі
• Можна ставити без додаткового автомата
• На корпусі написано характеристику спрацювання (наприклад "C16")
• Дорожче, але займає менше місця в щитку (1 модуль замість 2)

Висновок: Для нового монтажу краще брати УЗО + автомат окремо. Так дешевше, зручніше діагностувати і дешевше ремонтувати. Дифавтомат доречний тільки якщо в щитку критично бракує місця.

Як правильно вибрати УЗО: покрокова інструкція

Крок 1: Визначити номінальний струм УЗО

Номінальний струм УЗО має бути на один номінал ВИЩЕ за автомат, що стоїть перед ним. Це потрібно, щоб при перевантаженні спочатку спрацював автомат (він для цього призначений), а не УЗО.

Правило підбору:

• Автомат 10А → УЗО 16А або 25А
• Автомат 16А → УЗО 25А або 40А
• Автомат 25А → УЗО 40А
• Автомат 32А → УЗО 40А
• Автомат 40А → УЗО 63А

Крок 2: Вибрати струм витоку

За призначенням лінії:

• 10 мА — розетка у ванній, окремий бойлер, одиночна розетка біля раковини
• 30 мА — група розеток кухні, вітальні, спальні, розетки для пральної машини
• 100 мА — електроплита, потужний кондиціонер (якщо без групового УЗО)
• 300 мА — вхідне УЗО на всю квартиру/будинок (протипожежний захист)

Крок 3: Визначити тип за струмом

• Тип AC — якщо тільки лампочки, обігрівачі, прості прилади без електроніки
• Тип A — для сучасної побутової техніки (пральні машини, посудомийки, кондиціонери, LED-освітлення) — це оптимальний вибір для 90% квартир
• Тип B — якщо є інверторні системи, сонячні панелі, зарядка електромобіля

Крок 4: Електромеханічне чи електронне

Завжди беріть електромеханічне. Різниця в ціні 200-400 грн не варта втрати надійності.

Крок 5: Бренд

Не економте на УЗО. Це пристрій, від якого залежить ваше життя. Надійні бренди: Hager, Schneider Electric, ABB, Legrand, Eaton, CHINT. Китайські ноунейми за 300 грн можуть просто не спрацювати коли треба.

Приклад розрахунку для квартири:

Група розеток кухні: автомат C16 → УЗО 25А / 30мА / Тип A / Електромеханічне

Ванна кімната (бойлер): автомат C16 → УЗО 25А / 10мА / Тип A / Електромеханічне

Електроплита: автомат C32 → УЗО 40А / 30мА / Тип A / Електромеханічне

Вхідне УЗО на всю квартиру: УЗО 63А / 300мА / Тип A / Електромеханічне (ставиться після вхідного автомата C50)

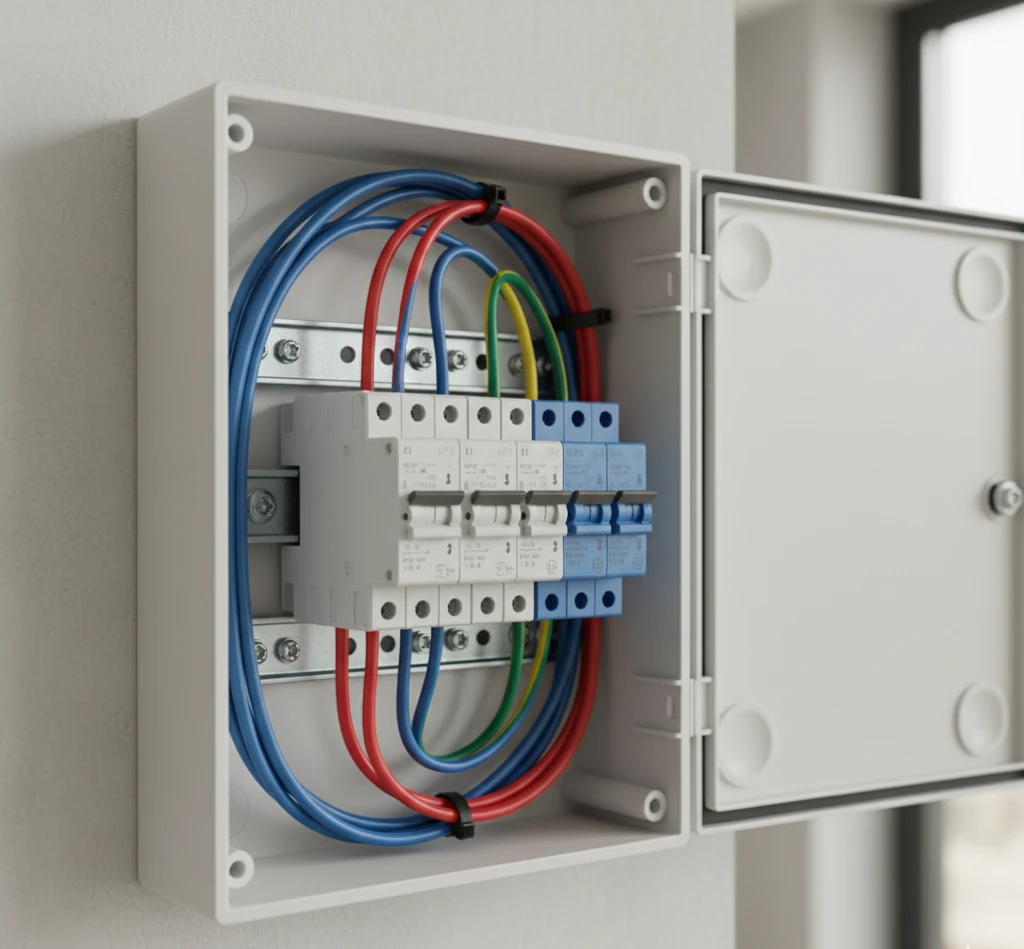

Типові помилки при виборі та монтажі УЗО

Помилка 1: Поставили УЗО без автомата

УЗО не захищає від перевантаження! Якщо підключити до лінії з УЗО (без автомата) надто багато приладів, струм перевищить допустимий, кабель нагріється і може загорітися. А УЗО мовчатиме, бо витоку немає.

Правильно: Спочатку автомат, потім УЗО.

Помилка 2: Переплутали місцями автомат і УЗО

Автомат завжди ПЕРЕД УЗО. Якщо поставити навпаки, при короткому замиканні УЗО може вийти з ладу, бо не розраховане на відключення великих струмів КЗ.

Помилка 3: Підключили нуль після УЗО до загальної нульової шини

Після УЗО нуль має йти тільки на ту лінію, яку це УЗО захищає. Якщо підключити його до загальної нульової шини, отримаємо хибні спрацювання, бо струм буде йти різними шляхами.

Помилка 4: Забули про селективність

Якщо стоїть вхідне УЗО 300мА на всю квартиру і групові УЗО 30мА на лінії, при витоці на одній лінії має спрацювати тільки групове УЗО, а не вхідне. Для цього вхідне має бути селективним (з затримкою спрацювання, позначка S або G на корпусі).

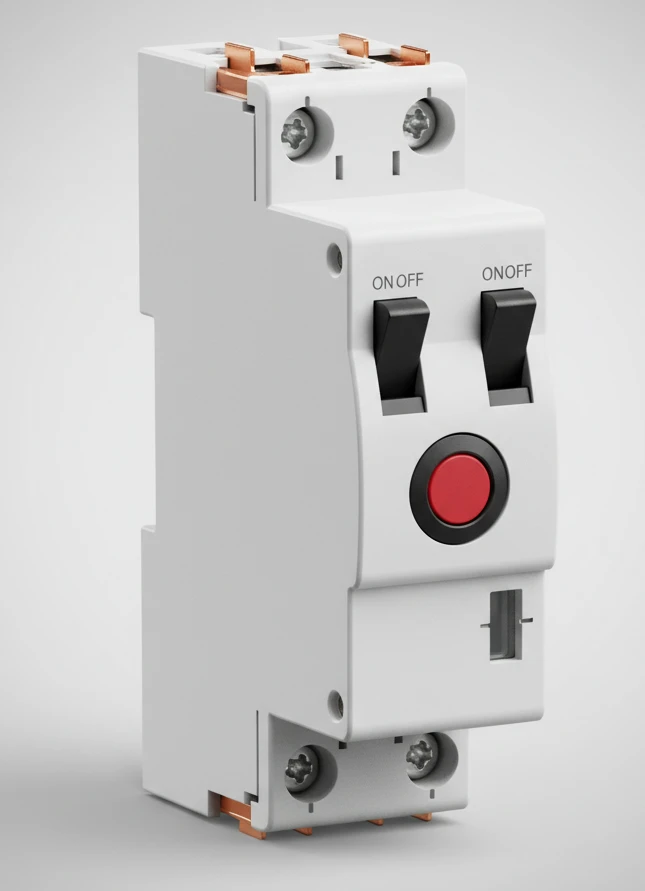

Помилка 5: Не перевірили УЗО після встановлення

На кожному УЗО є кнопка "Test". Після монтажу обов'язково натисніть її — УЗО має відключитися. Якщо не відключилося — воно несправне або неправильно підключене. Перевіряйте кнопку "Test" раз на 3 місяці.

Де купити якісні диференціальні реле

Диференціальні реле — це не той товар, де можна економити. Підробки та ноунейм-бренди можуть просто не спрацювати в критичний момент. Купуйте тільки сертифіковану продукцію перевірених виробників.

Також на сайті mobline.com.ua ви знайдете автоматичні вимикачі, дифавтомати, електрощитки та всі комплектуючі для монтажу безпечної електромережі в квартирі чи будинку.

Висновки: чек-лист вибору УЗО

Для типової 2-кімнатної квартири потрібно:

1. Вхідне УЗО: 63А / 300мА / Тип A / Селективне (S) — протипожежний захист
2. Кухня (розетки): УЗО 25А / 30мА / Тип A після автомата C16
3. Ванна (бойлер, пральна машина): УЗО 25А / 10мА / Тип A після автомата C16
4. Житлові кімнати (розетки): УЗО 25А / 30мА / Тип A після автомата C16
5. Електроплита: УЗО 40А / 30мА / Тип A після автомата C32

Загальна вартість УЗО для квартири: 4500-7000 грн (залежно від бренду)

Основні правила:

• ✅ Завжди електромеханічне, не електронне
• ✅ Тип A для сучасної техніки
• ✅ 30 мА для груп розеток, 10 мА для вологих приміщень
• ✅ Номінал УЗО на ступінь вище автомата
• ✅ Тільки перевірені бренди з сертифікатами
• ✅ Автомат завжди перед УЗО, не після
• ✅ Перевіряти кнопку Test раз на 3 місяці

Що НЕ робити:

• ❌ Не ставити УЗО без автомата
• ❌ Не купувати дешеві китайські ноунейми
• ❌ Не економити на типі A, якщо є сучасна техніка
• ❌ Не ставити електронне УЗО в житлових приміщеннях
• ❌ Не ігнорувати спрацювання УЗО — це сигнал проблеми

Підсумок: Диференціальне реле (УЗО) — це найважливіший елемент безпеки електромережі. Правильно підібране і встановлене УЗО захистить вас від ураження струмом і запобіжить пожежі через несправну проводку. Економія 500-1000 грн на УЗО може коштувати життя — не ризикуйте.
